Metode untuk merakit saluran udara kain

Atas permintaan pelanggan, saluran tekstil TEXAIR disediakan lengkap dengan semua aksesori yang diperlukan untuk pemasangannya. Pemasangan membutuhkan waktu 1-2 hari tergantung pada jumlah dan panjang saluran. Tangga atau menara mungkin diperlukan untuk pekerjaan perakitan.

Metode pemasangan saluran tekstil

  • pemasangan saluran kain pada satu kabel;
  • pemasangan saluran kain pada dua kabel;
  • pemasangan saluran kain pada satu atau dua profil..

Pemasangan ducting kain yang mudah dengan menggunakan jumlah alat yang minimum memberikan keuntungan dibandingkan ducting logam dan membuat pemasangan menjadi cepat dan mudah.

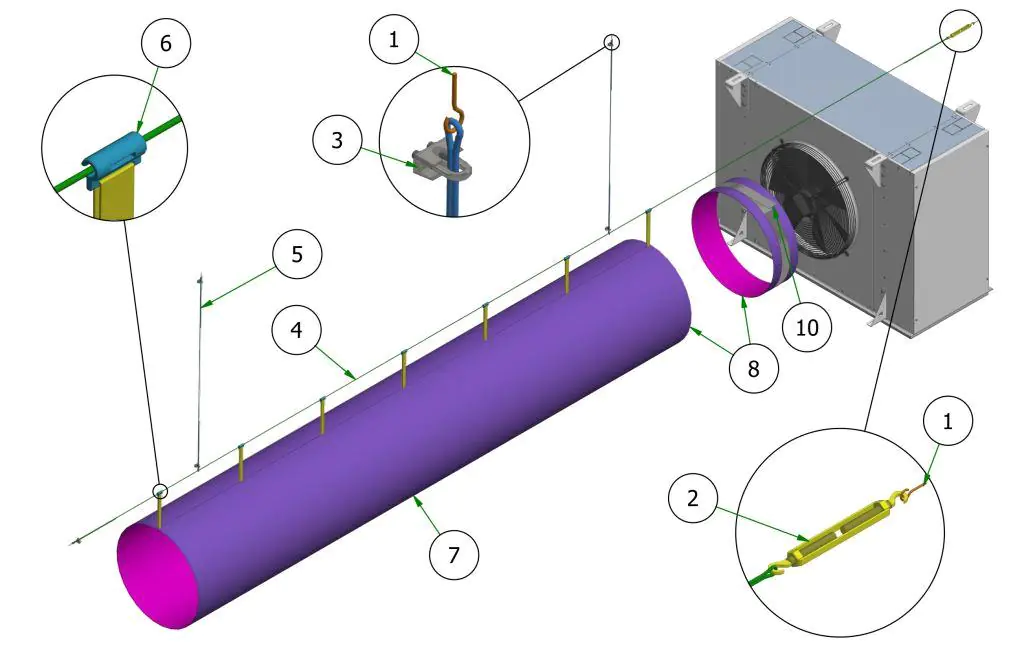

Contoh perakitan saluran udara kain yang bekerja pada kabel jalur tunggal

Pasang pengait di dinding (1). Kemudian mulailah memasang kabel baja (4). Penjepit khusus (3) dimaksudkan untuk menyelesaikan loop ujung dan memasang kabel dan turnbuckle (2), yang akan digunakan untuk menyeimbangkan tegangan pada kabel baja (4). Pada gilirannya, turnbuckle dihubungkan ke pengait dinding (1).

Ketika kabel baja dipasang, kemudian lanjutkan dengan memasang pengikat kabel (5), yang menyediakan posisi kabel baja yang benar-benar horizontal. Untuk saluran suplai, dipasang dengan jarak antaraksial 5 meter satu sama lain.

Bagian penghubung dari saluran udara kain (9) dipasang ke adaptor outlet instalasi (11) dan dikunci pada tempatnya dengan penjepit pita baja khusus (10).

Selanjutnya, sambungan dipasang (9) menggunakan ritsleting (8) ke saluran (7) dan saluran digantung di bawah kabel baja (4) menggunakan klip khusus (6). Semua pekerjaan perakitan ini harus diulangi sampai pemasangan seluruh saluran selesai.

.

Setelah perakitan selesai, sebelum meluncurkan sistem, periksa:

Integritas dan stabilitas pengait dinding (1) yang terletak di dinding dan langit-langit.

Ketegangan kabel yang tepat (4).

Periksa pemasangan kabel baja di mana saluran terhubung ke adaptor stopkontak instalasi (11).

Semua ritsleting sudah tertutup, yang menghubungkan berbagai segmen saluran.

Sebelum udara disalurkan ke dalam sistem, sangat penting untuk memastikan bahwa saluran sepenuhnya tersebar di sepanjang desain untuk menghindari pneumopercussion dan ledakan saluran.

.
